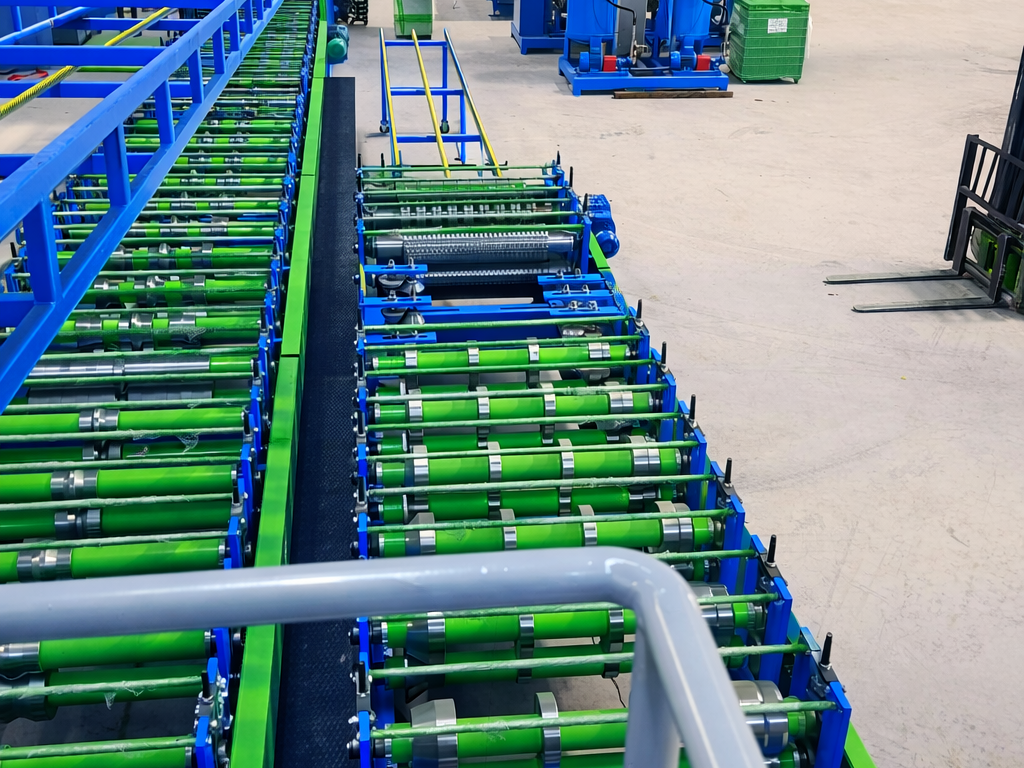

Sandwich panel üretim hatlarında roll form ünitesi, sadece bir şekillendirme sistemi değil, aynı zamanda üretim kalitesini belirleyen en kritik mühendislik bileşenlerinden biridir. Panel geometrisinin doğruluğu, yüzey kalitesi ve mekanik dayanım doğrudan bu ünitenin performansına bağlıdır.
Roll Form Ünitesinin Çalışma Prensibi
Roll form prosesi, metal sacın birden fazla merdane istasyonundan geçirilerek kademeli şekilde şekillendirilmesine dayanır. Her istasyon, sac üzerinde küçük deformasyonlar oluşturarak nihai profile ulaşılmasını sağlar.
Bu yaklaşım sayesinde:
- Malzeme gerilmeleri dengeli dağıtılır
- Yüzey hataları minimize edilir
- Yüksek hassasiyet elde edilir
Roll Form Tasarımında Kritik Mühendislik Parametreleri
Roll form ünitesinin başarısı büyük ölçüde doğru tasarıma bağlıdır.
1. Roller Dizaynı (Roll Tooling Design)
- Profil geometrisine uygun merdane tasarımı
- Kademeli deformasyon planlaması
- Malzeme akışının doğru yönlendirilmesi
Yanlış roller tasarımı, “wave effect”, çatlama veya ölçü hatalarına neden olabilir.
2. İstasyon Sayısı ve Geçiş Kademesi
- Daha fazla istasyon = daha hassas üretim
- Ancak maliyet ve hat uzunluğu artar
- Optimum denge kritik öneme sahiptir
3. Hat Hızı ve Senkronizasyon
- Yüksek hız üretim kapasitesini artırır
- Ancak kontrolsüz hız deformasyon hatalarına yol açabilir
Bu nedenle hız kontrolü otomasyon ile optimize edilmelidir.
Siemens Otomasyon ile Yüksek Hassasiyetli Üretim
Modern roll form hatlarında Siemens sistemleri üretim stabilitesini sağlar:
SIMATIC S7-1500 PLC
- Tüm istasyonların senkron çalışmasını sağlar
- Gerçek zamanlı veri işleme
- Hızlı hata teşhisi
SINAMICS Sürücüler
- Her istasyon için hassas hız kontrolü
- Tork optimizasyonu
- Enerji verimliliği
Encoder ve Geri Besleme Sistemleri
- Milimetrik pozisyon kontrolü
- Kesim sistemleri ile tam senkronizasyon
TIA Portal Entegrasyonu
- Tek platformdan tüm sistem kontrolü
- Devreye alma süresinin kısalması
- Kolay bakım ve güncelleme
Roll Form Ünitesinde Kaliteyi Etkileyen Faktörler
Roll form performansı aşağıdaki kalite kriterlerini doğrudan etkiler:
- Panel geometrik doğruluğu
- Yüzey düzgünlüğü ve estetik görünüm
- Bağlantı uyumu (kilit sistemleri)
- Panel mukavemeti ve yük taşıma kapasitesi
Yaygın Problemler ve Çözümleri
⚠️ Dalgalanma (Wave Effect)
- Sebep: Dengesiz deformasyon
- Çözüm: Roller optimizasyonu + hız ayarı
⚠️ Kenar Çatlakları
- Sebep: Aşırı gerilme
- Çözüm: Daha fazla istasyon / daha yumuşak geçiş
⚠️ Ölçü Tutarsızlığı
- Sebep: Senkronizasyon hatası
- Çözüm: Siemens servo + encoder entegrasyonu
Endüstri 4.0 ve Dijital Roll Form Hatları
Günümüzde roll form hatları artık klasik makinelerden çok daha fazlasıdır:
- Üretim verisi analizi
- Predictive maintenance (öngörücü bakım)
- Uzaktan erişim
- Dijital performans izleme
Siemens altyapısı ile bu sistemler tamamen entegre çalışabilir.
